Опалення та Системи Трубопроводу: Ідеальний Комплект для Затишного та Ефективного Житла

• Біметалічні радіатори секційні
• Алюмінієві радіатори секційні
• Сталеві панельні радіатори
• Чавунні радіатори
• Сталеві трубчасті радіатори

Найпопулярніші радіатори для опалення приватного сектора – сталеві радіатори або біметалічні.
Сталеві радіатори оптимальніші за ціною і підходять для використання у приватних будинках, якщо опалення не центразоване (ймовірність гідроудару в приватних будинках – мінімальна).
Бімітеліські радіатори можна встановлювати посекційно, там де невелика зона опалення, можна поставити потрібну кількість секцій виходячи з розрахунків тепловтрат.

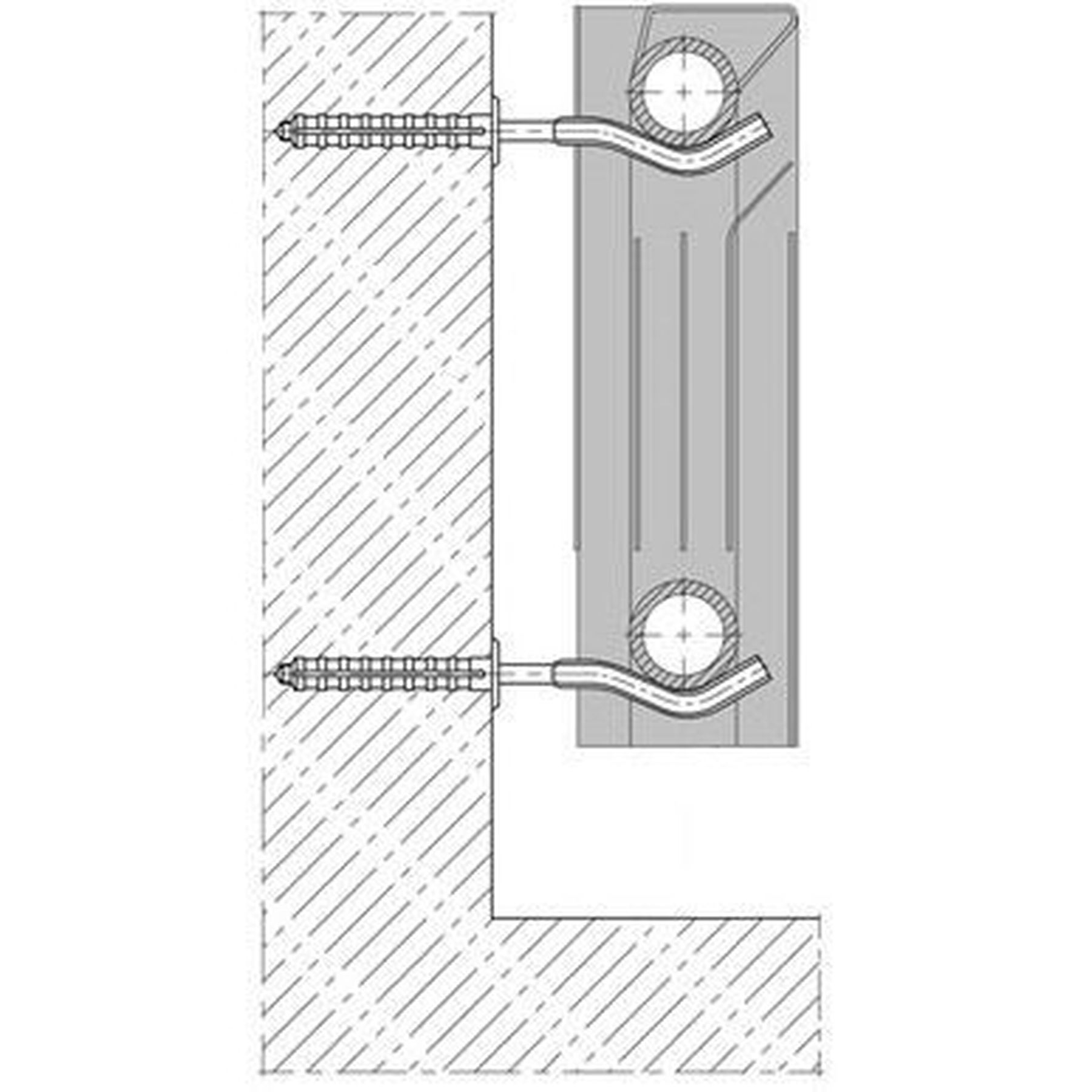

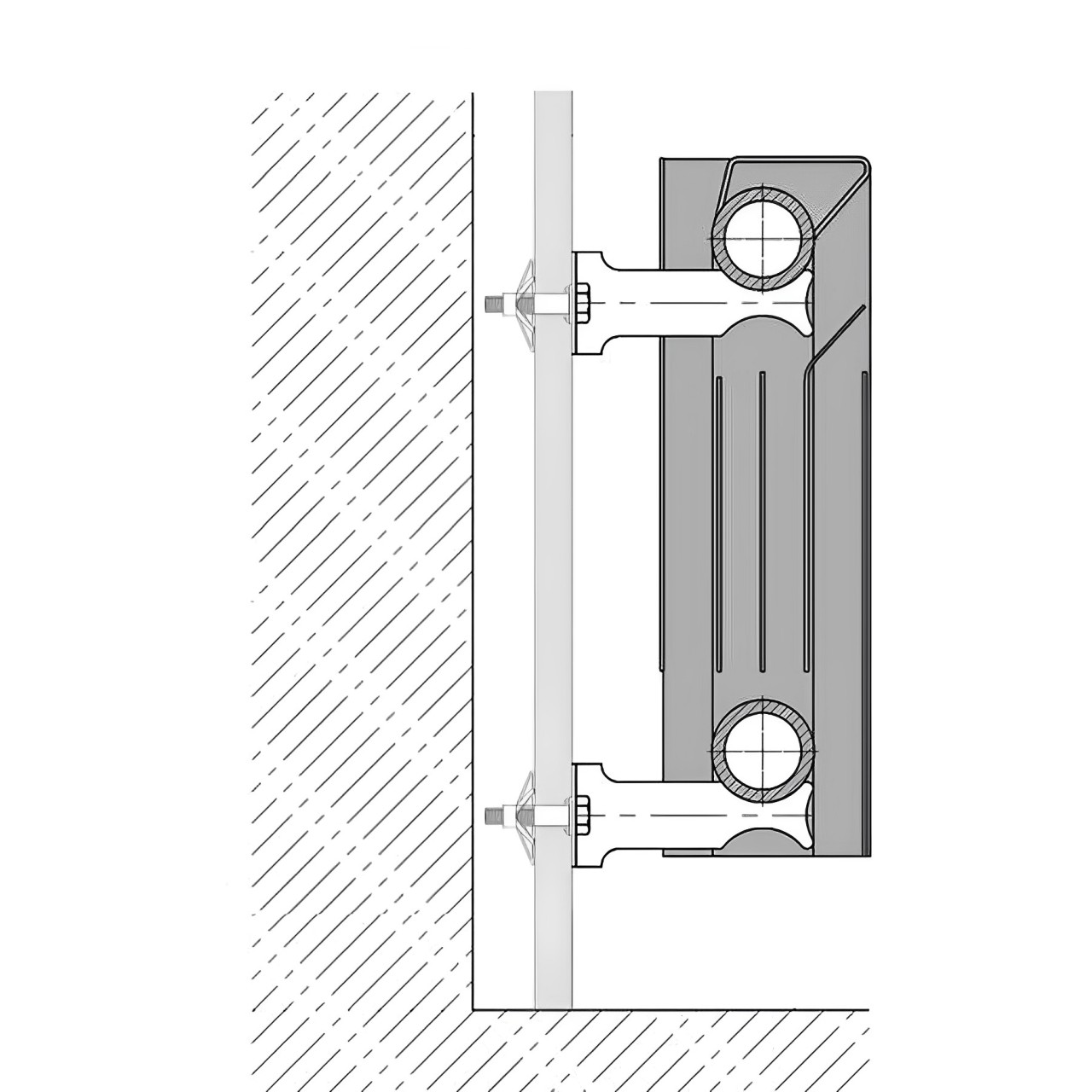

Розмір радіатора залежить від розмірів вільної стіни між підлогою та вікном. При правильній установці, радіатор опалення повинен бути не менше 10 см від підокійника і не менше 6 см від покриття для підлоги. З цих правил установки заміряється вільна площа під радіатори і підбирається найбільш відповідний радіатор за розмірами.

Необхідні параметри для розрахунку опалювального приміщення:

• Кількість передачі тепла однієї секції
• Площу пріміщення
• Висоту стелі

У технічній характеристиці радіатора вказано інформацію про кількість передачі тепла однієї секції чи панелі. Як правило, кількість радіаторів дорівнює кількості вікон, їх же, часто встановлюють під ними.
Тепловіддача чавунної секції батареї – 140 Вт
Сучасні секції батареї – від 165 Вт
Так само необхідно вирахувати площу опалювального приміщення. Знаючи ці параметри, можна приступати до розрахунку необхідних секцій радіатора або панелей.
На 1 кв.м. приміщення, згідно зі стандартами, потрібно 100 Вт теплової енергії (стандартна висота приміщень у квартирах ~2.6 м). На 1 кубічний метр – 41 Вт.
Формула прорахунку необхідної теплової потужності приміщення:
(Кількість кубічних метрів приміщення) х (Кількість тепла на 1 метр кубічний) / (ділимо на теплову потужність однієї частини радіатора) = кількість необхідних секцій радіатора.
Наприклад:
Кімната розмірами 4 метри довжини, 3 метри ширини, висотою стелі 2,6 м. Обчислюємо кубічні метри приміщення: 4х3х2,6=31,2 метри кубічних. Після визнаємо необхідну кількість секцій радіатора на цю площу:
(31,2 х 41) / 170 = 7,52, округляємо до 8 секцій. (170 – середня кількість енергії, що виділяється 1 секцією батареї)
Незважаючи на цю просту формулу потрібно знати, що відповідь залишається все одно не точною. Всі характеристики кімнати не враховані... В ідеалі потрібно прораховувати кількість вікон та їх ширину, матеріали стіни та інше. Тому багато майстрів особливо не морочаться і додають ще 2 секції «що б точно вистачило» ( Якщо ж вікна не панорамні або більше ніж стандартні, рекомендуємо розрахувати більш точніше)

Для розрахунку необхідні такі дані:
q1 - вид скління: потрійний склопакет коефіцієнт 0,85, подвійний склопакет - 1 і з нормальним склінням - 1,27.
q2 - теплоізоляція стіни: невопалювані стіни - 1,27; при укладанні в дві цеглини з нагрівачем - 0,85; сучасна теплоізоляція – 0,85.
q3 - взаємозв'язок між поверхнею вікон та підлогою:
10% - 0,8;
30% - 1;
50% - 1,2.
Згідно з правилами будівництва, мінімальна кількість світла проникає до приміщення, де сумарна площа всіх вікон — це 10–12,5% від загальної площі кімнати.
Щоб дізнатися взаємозв'язок між поверхнею вікон і підлоги, необхідно знати:
1) Площа підлоги
2) Площа вікон у тому самому приміщенні
(Площа підлоги) х ____% = Площа вікна
q4 - зовнішня температура мінімальна:
-10 градусів - 0,7;
-20 градусів - 1,1;
-35 градусів - 1,5.
q5 - кількість зовнішніх стін:
Якщо 4 стіни, то коефіцієнт = 1,4
Якщо 3 стіни, то коефіцієнт = 1,3
Якщо 2 стіни, то коефіцієнт = 1,2
Якщо 1 стіни, то коефіцієнт = 1,1
q6 - стеля приміщення:
нагрітий - 0,8;
підігрів горища - 0,9;
мансарда без опалення - 1.
q7 - висота стелі:
Якщо висота полотака 4,5 метра, то коефіцієнт = 1,2
Якщо висота полотака 4 метри то коефіцієнт = 1,15
Якщо висота полотака 3,5 метра, то коефіцієнт = 1,1
Якщо висота полотака 3 метри то коефіцієнт = 1,05
Якщо висота полотака 2,5 метра, то коефіцієнт = 1
Фінальний розрахунок:
(100 Вт/м.кв х (площа приміщення) х q1 х q2 х q3 х q4 х q5 х q6 х q7 ) / (тепловіддачу 1 секції радіатора) = кількість необхідних секцій радіатора на приміщення
Приклад:
Прорахуємо таку саму кімнату, яка використовувалася в неточних прорахунках. Кімната з площею 12 кв. і висотою полотен 2,6 м. 2 стіни зовнішні, з вікном розмірами 2х2, тобто. 4 кв.
100 вт/м. х 12 кв.м.м. x 1 x 0,85 x 1 x 1,5 x 1,2 x 0,9 x 1 / 170 = 9,72 секції

Чавунні батареї вважаються найстійкішими до корозії, доведено практикою, вперше їх почали використовувати в 1855 році, а демонтувати почали тільки в 2000 роках, що вже про щось говорить. Проте, для приватних будинків та квартир, де використовуються терморегулятори температури, такі «чавунки» не підходять через свою інерційність. Тобто чавунна батарея довго зберігає тепло, не реагуючи на зміни терморегулятора.

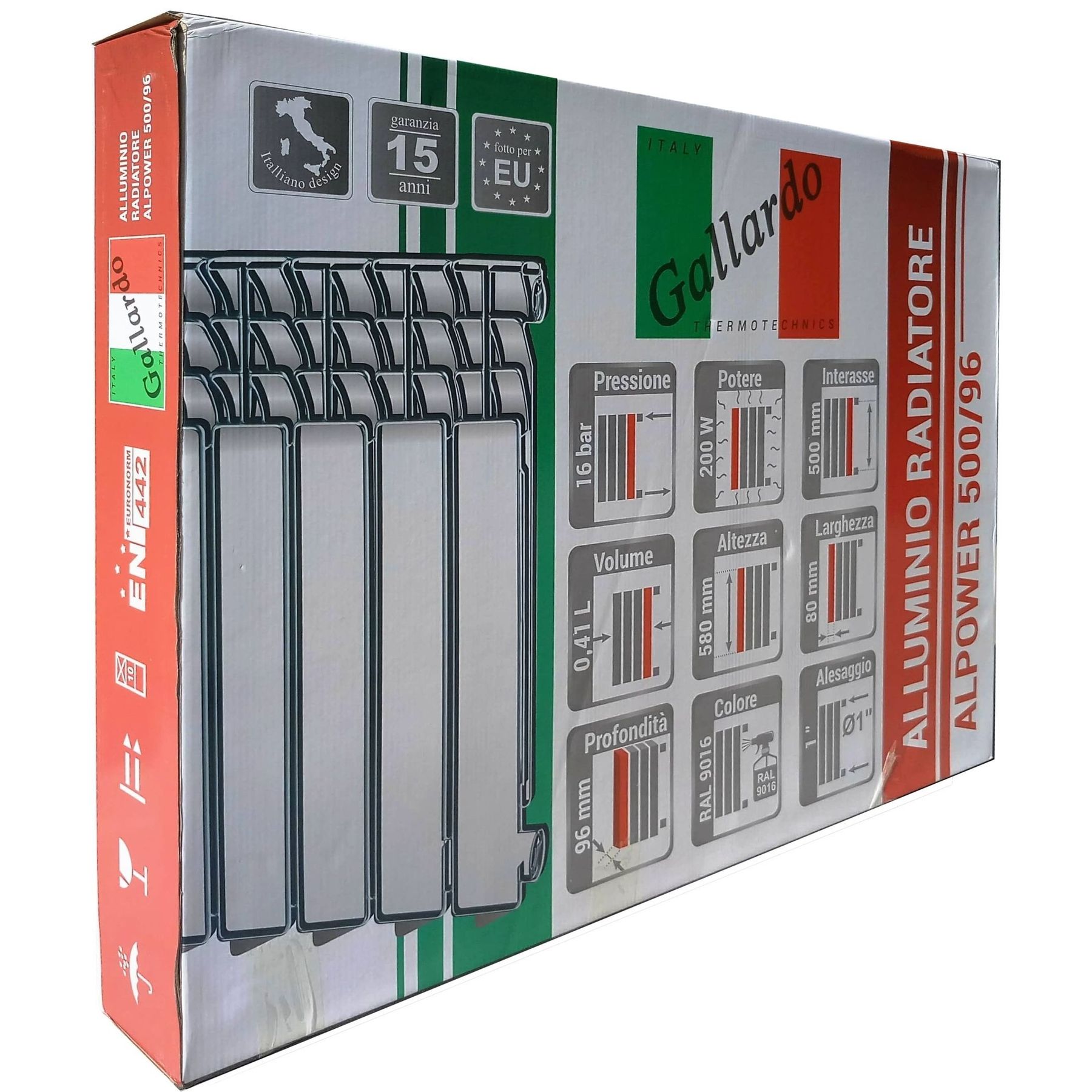

Алюмінієві батареї швидко відповідають на терморегуляцію, мають відмінну тепловіддачу. Недолік: метал легко зазнає корозії, якщо система працює з водою, у приватних будинках зі своїм котельним обладнанням можна використовувати тосол або антифриз для збільшення ККД та терміну служби роботи алюмінієвих радоїторів. На жаль, вода в місті зазвичай не сприяє довговічності алюмінієвим радіаторам, що робить їм мало придатними в опалювальних системах підключених до центрального опалення.
Сталеві батареї виглядають обережно, добре віддають тепло, швидко реагують на зміни терморегулятора, але погано переносять гідроудари. Відповідні умови - закритої опалювальної системи, а от у багатоквартирних системах опалення такі радіатори довго не прослужать.

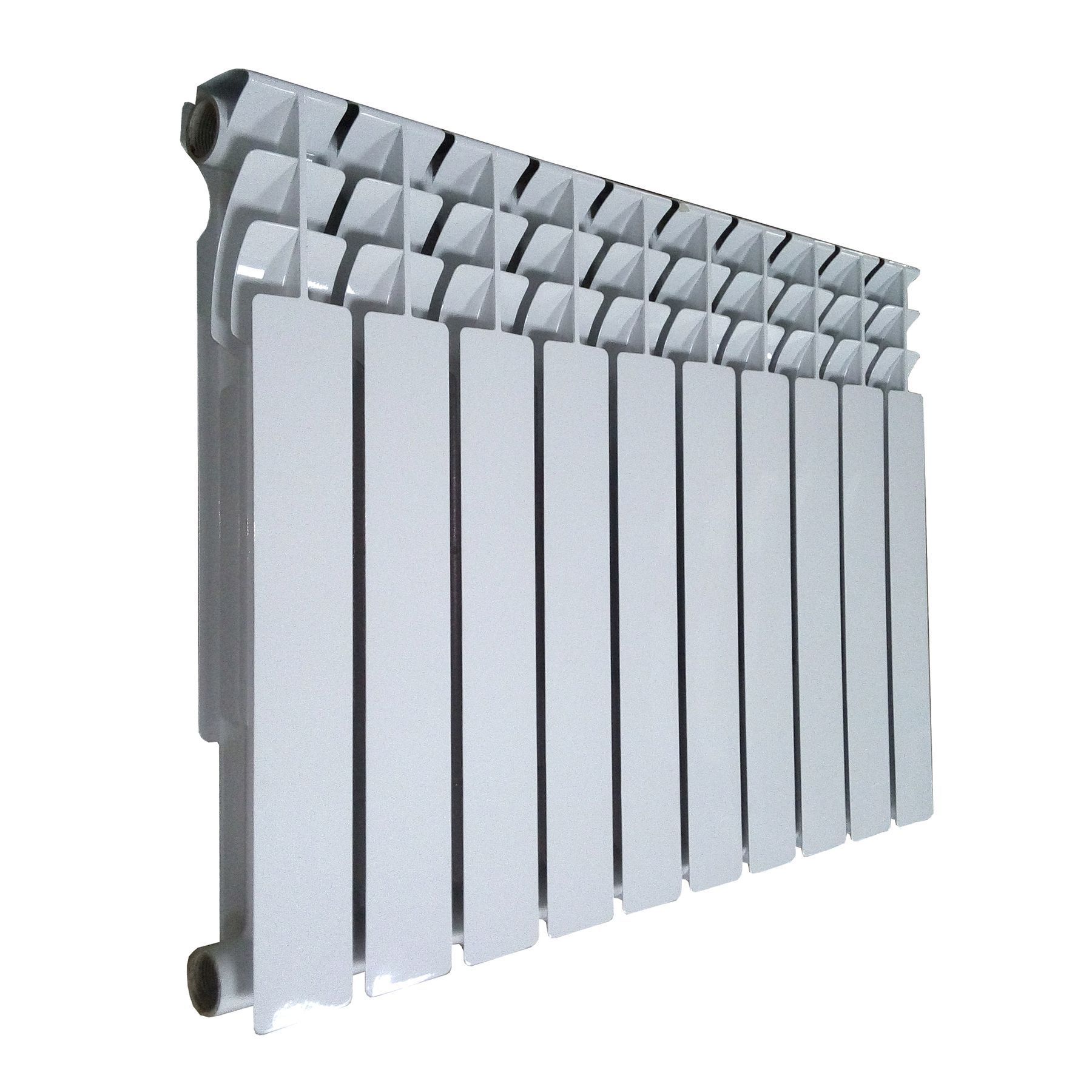

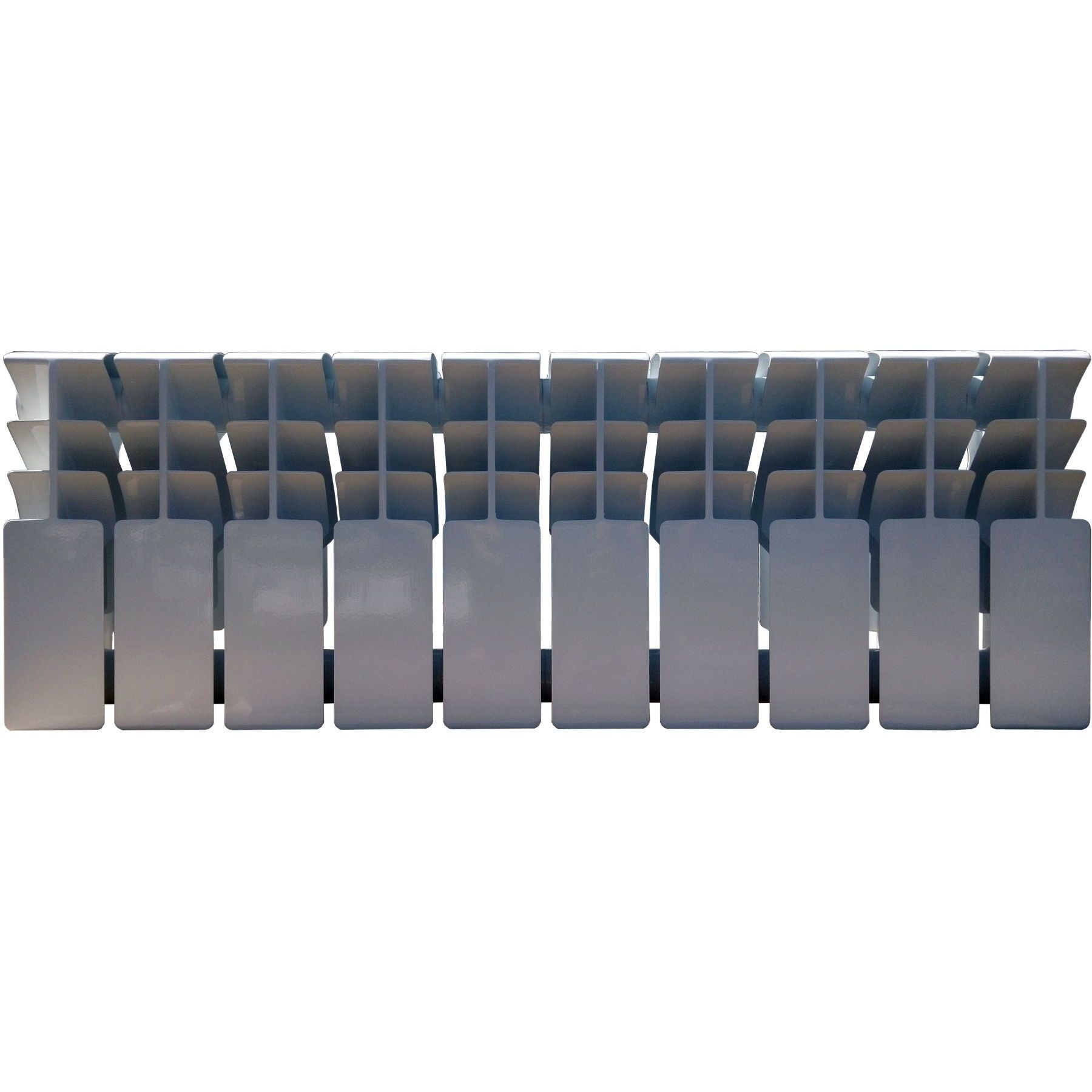

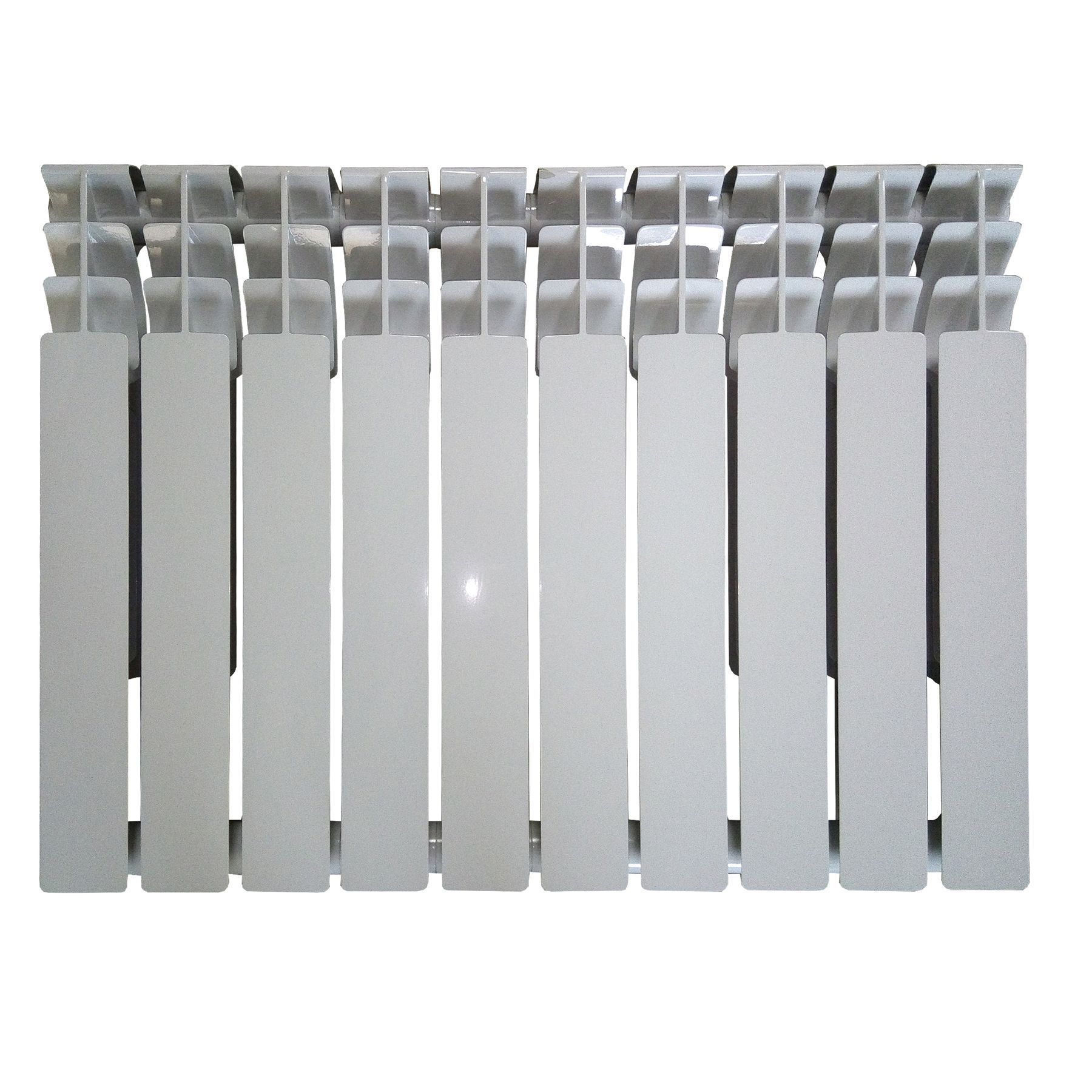

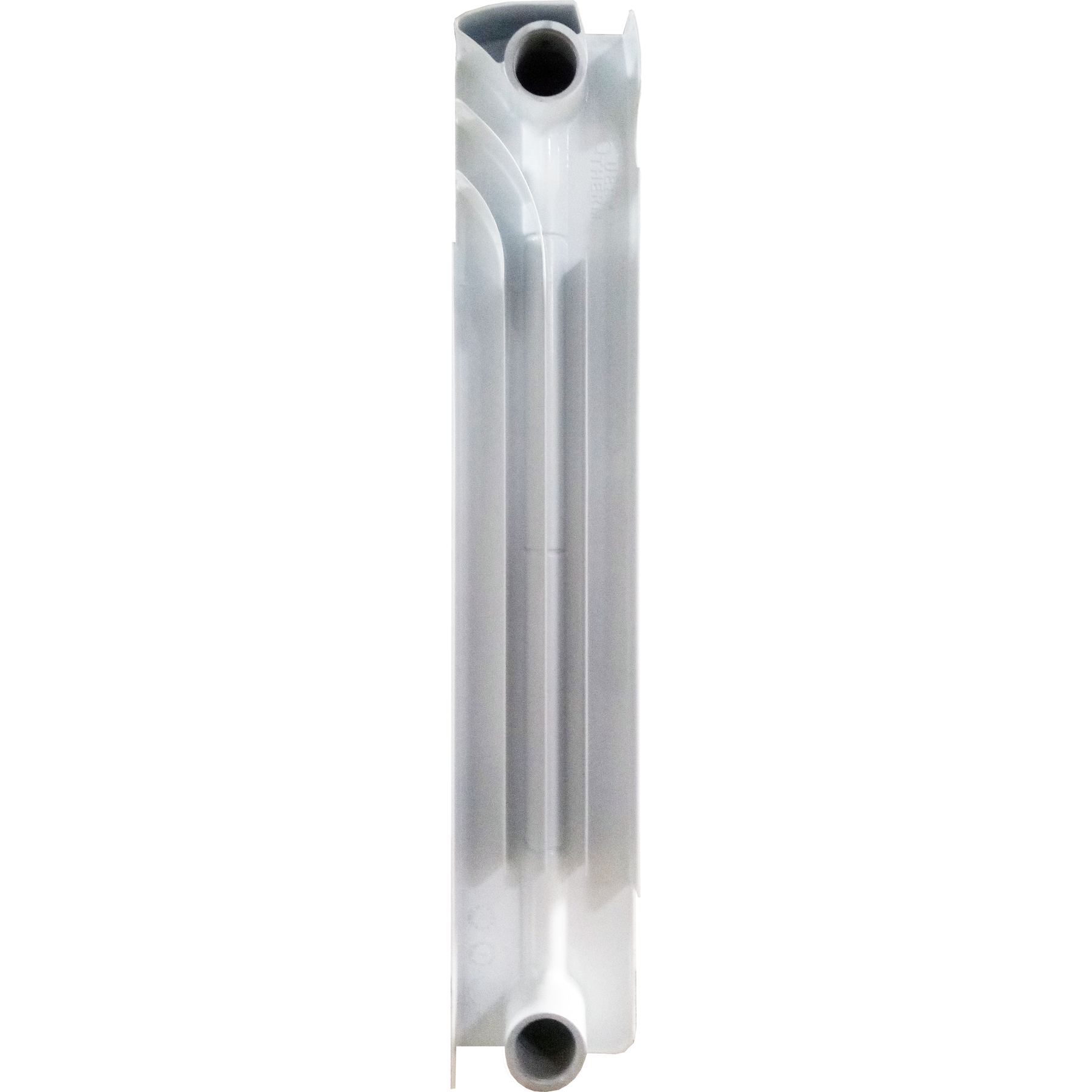

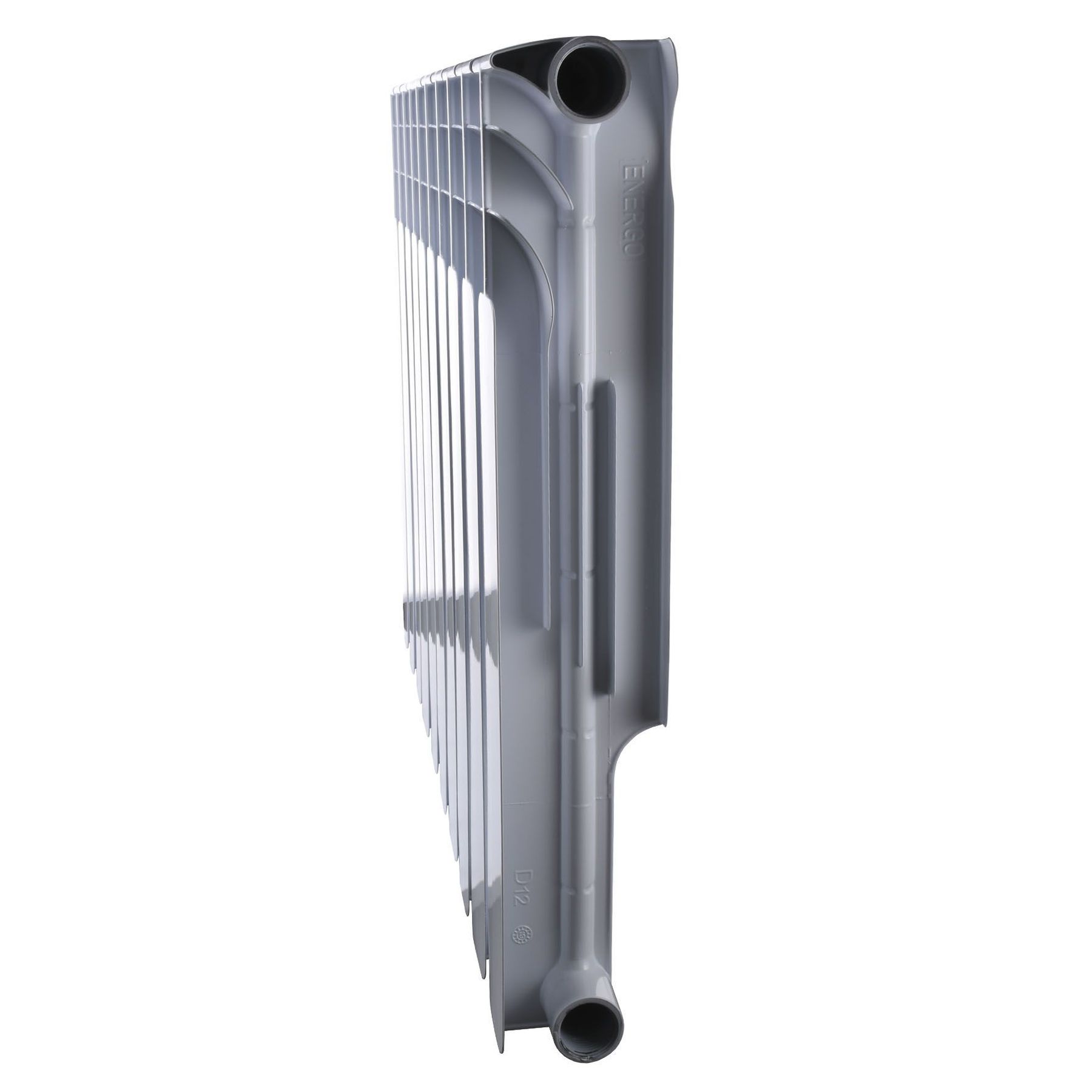

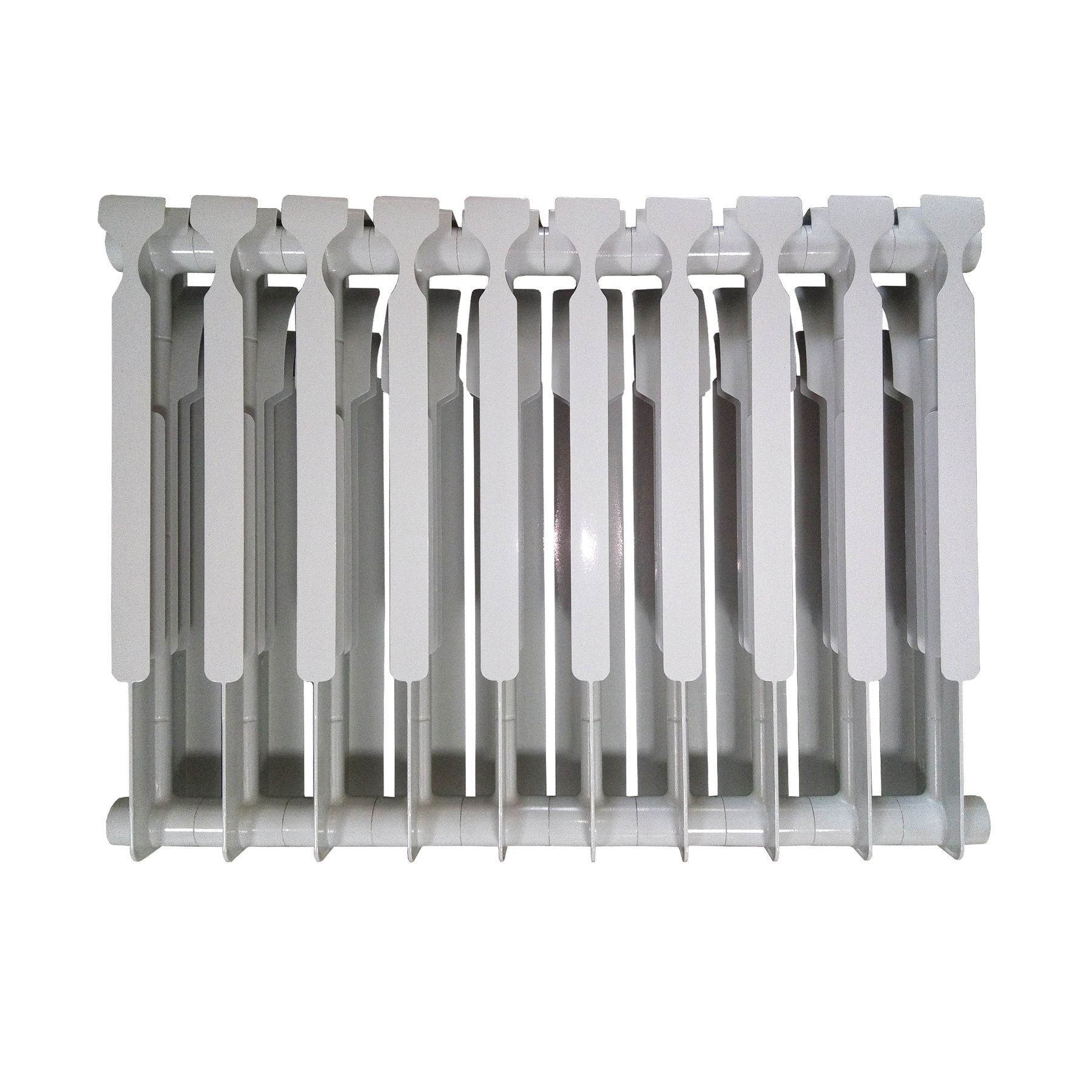

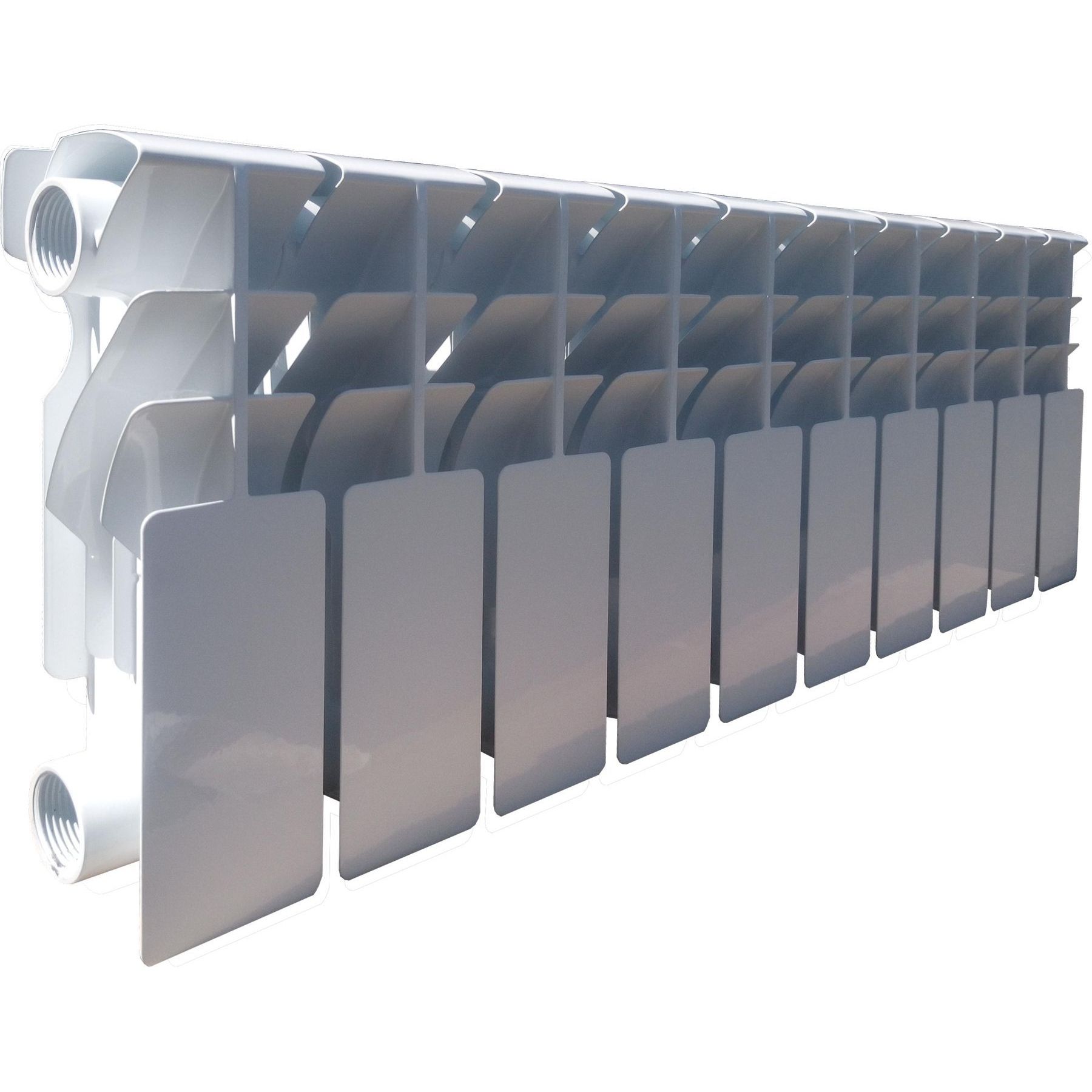

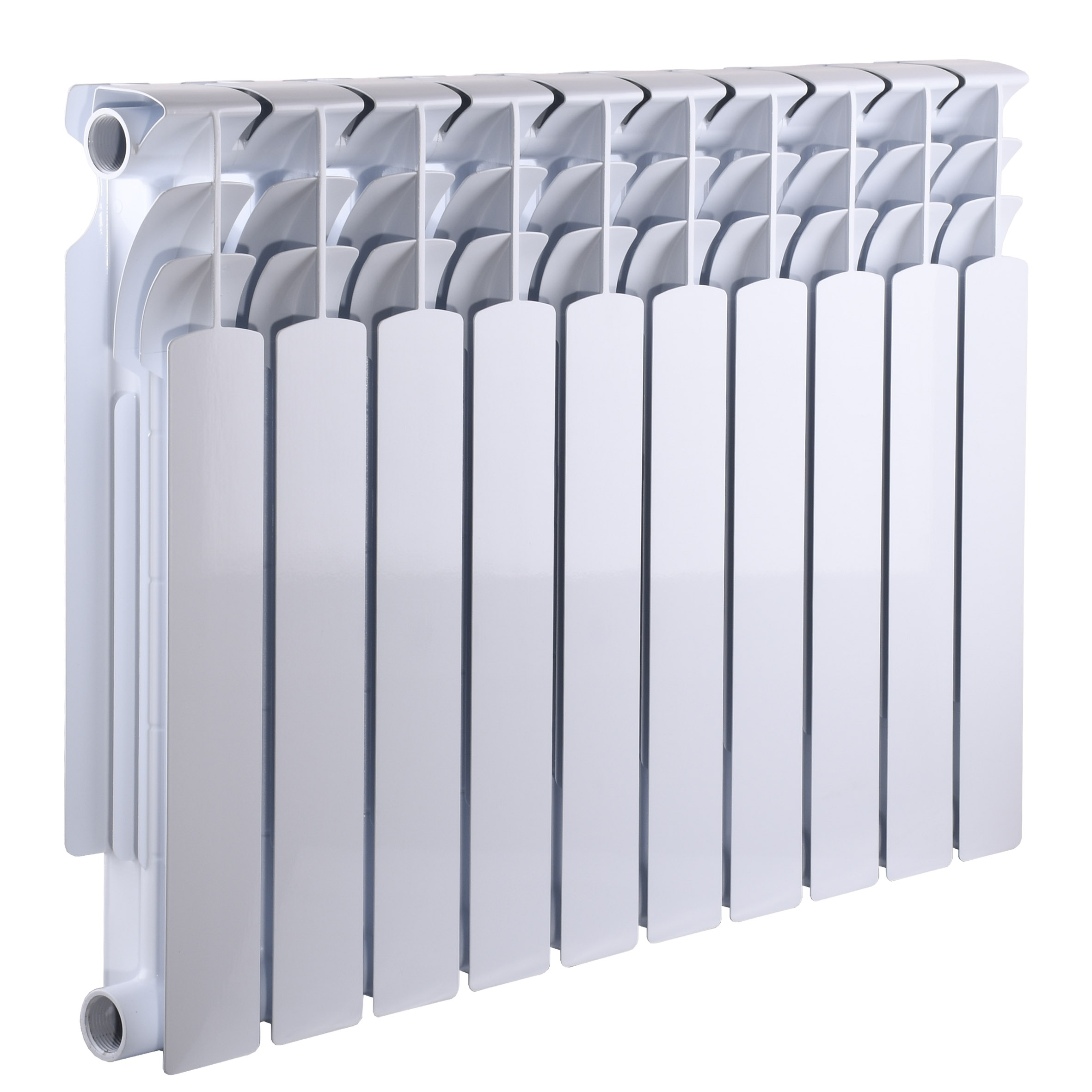

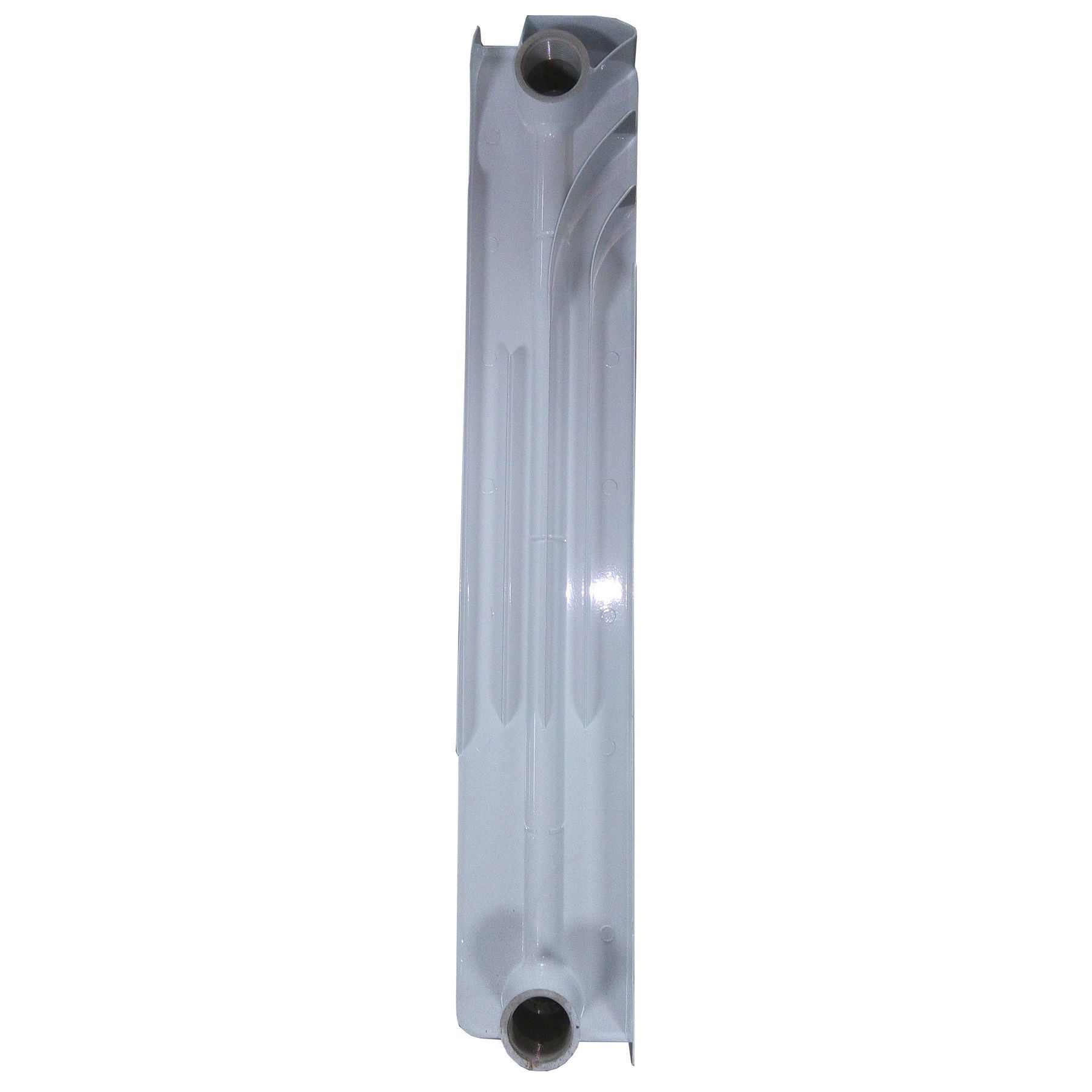

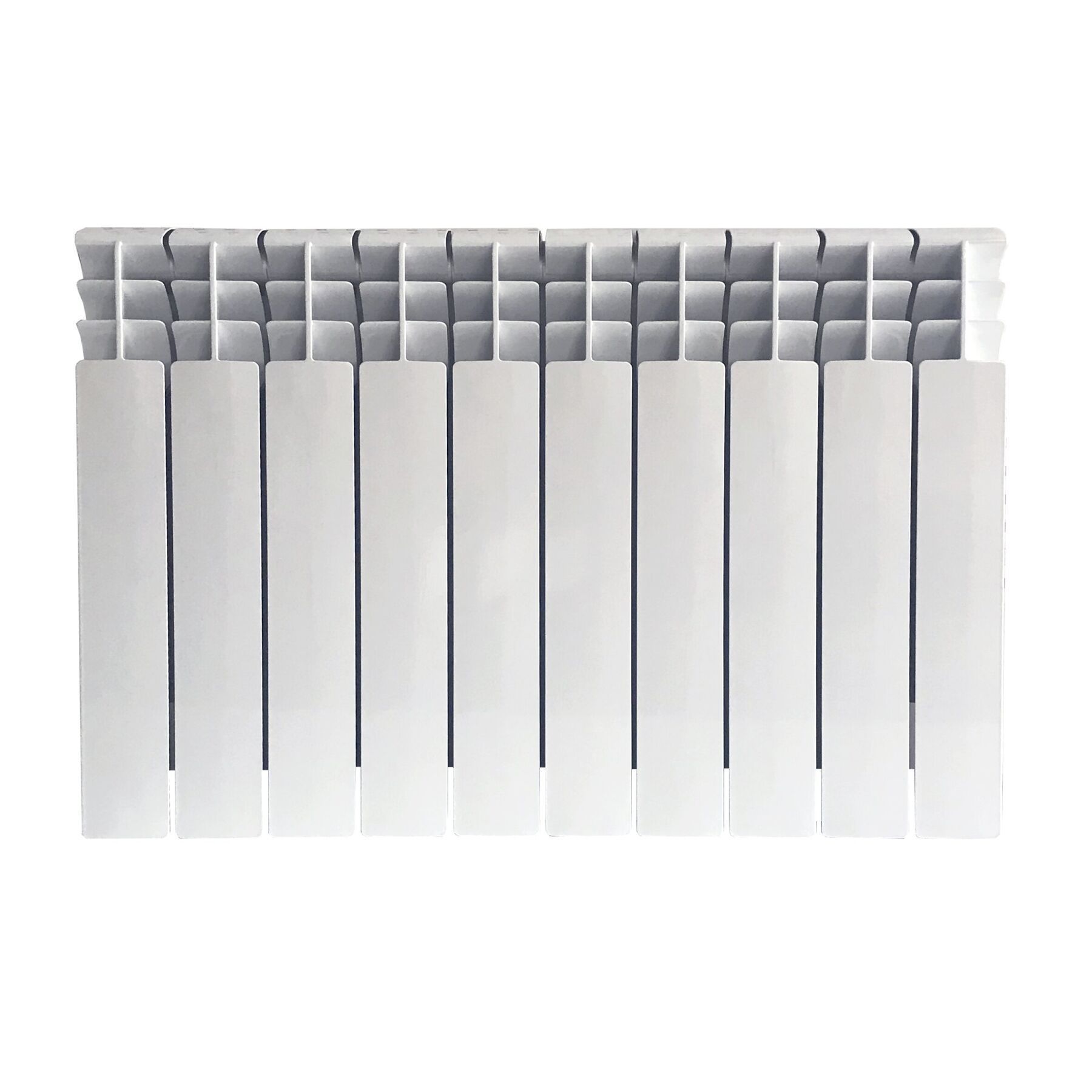

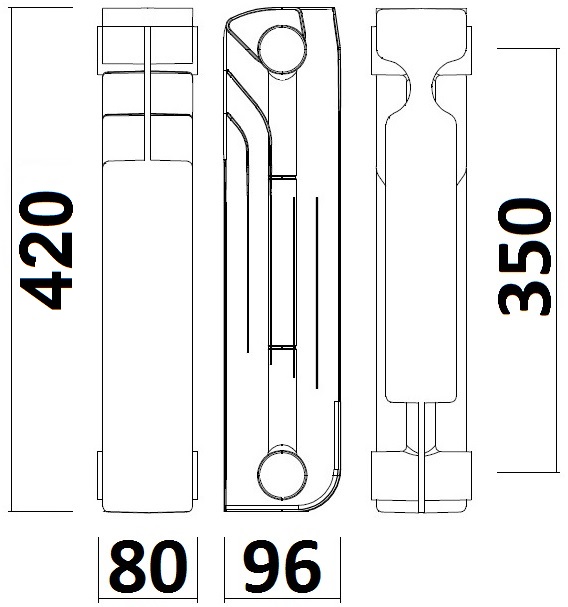

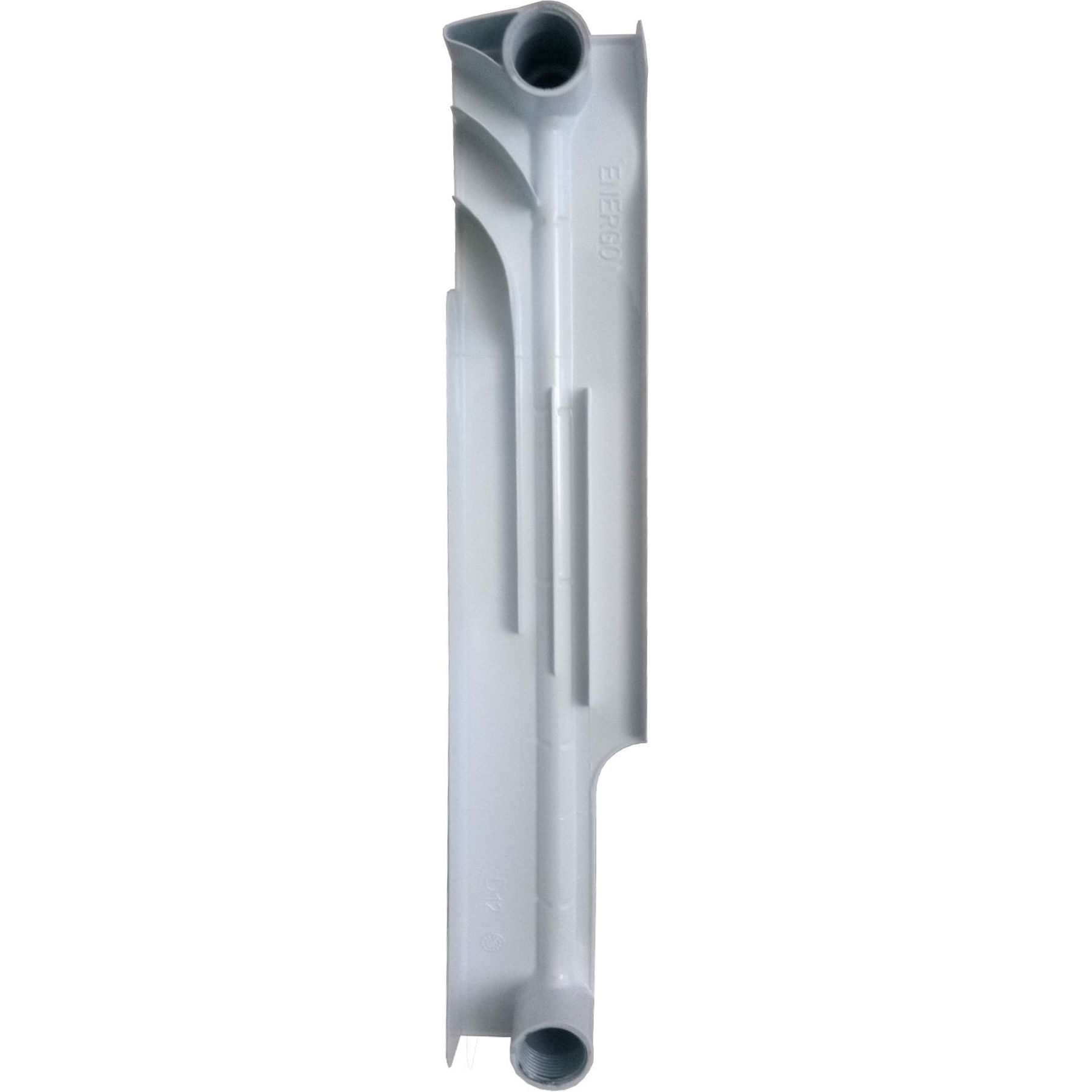

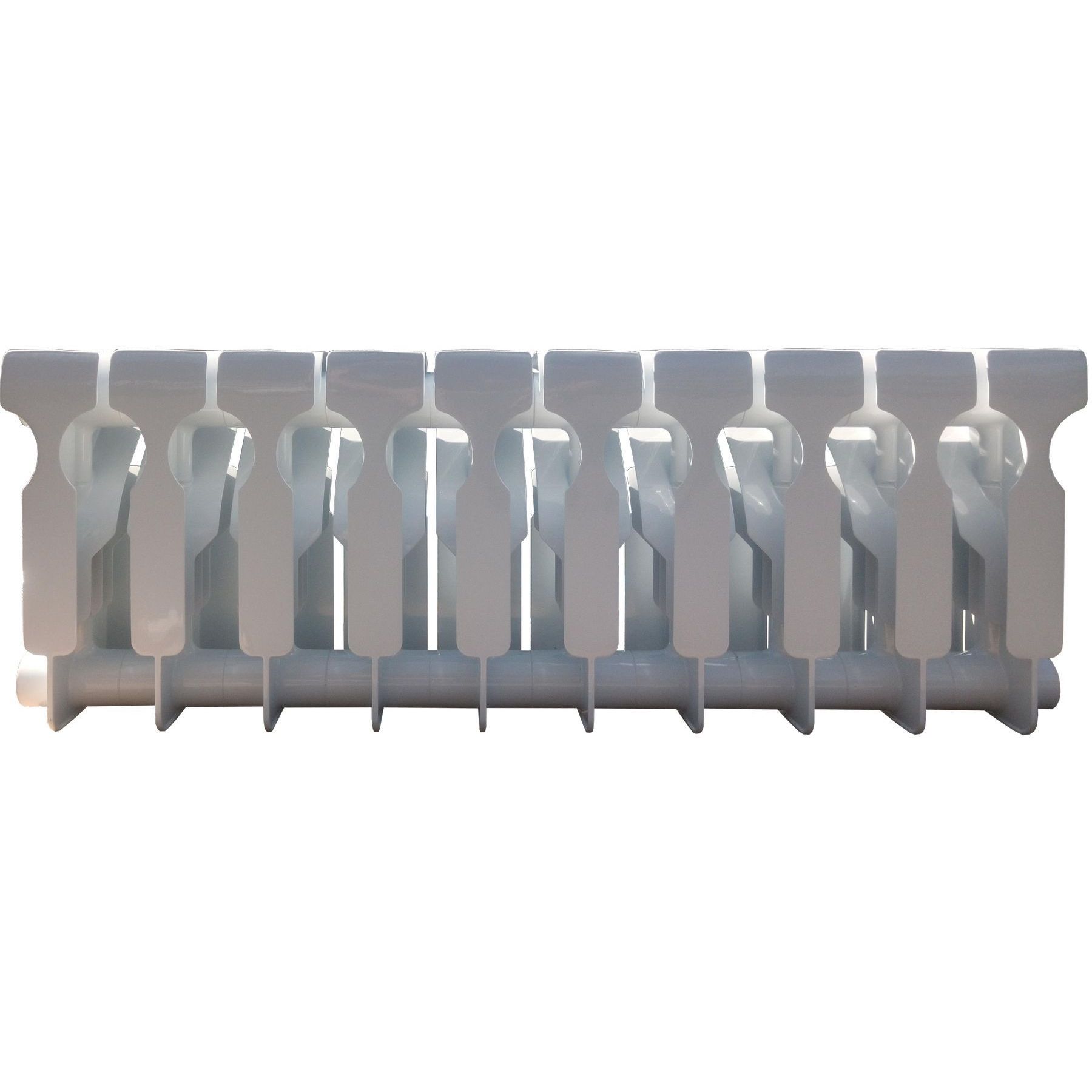

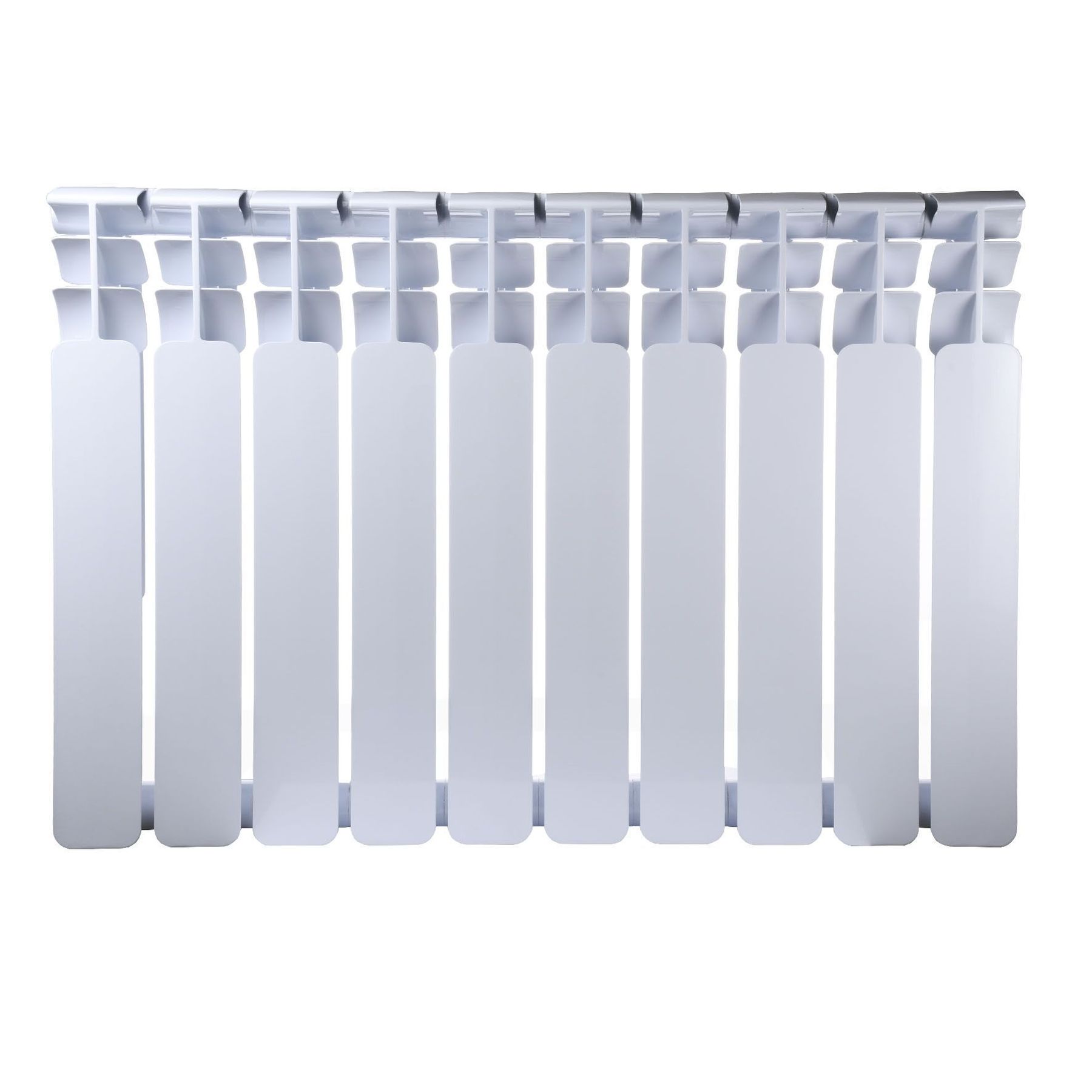

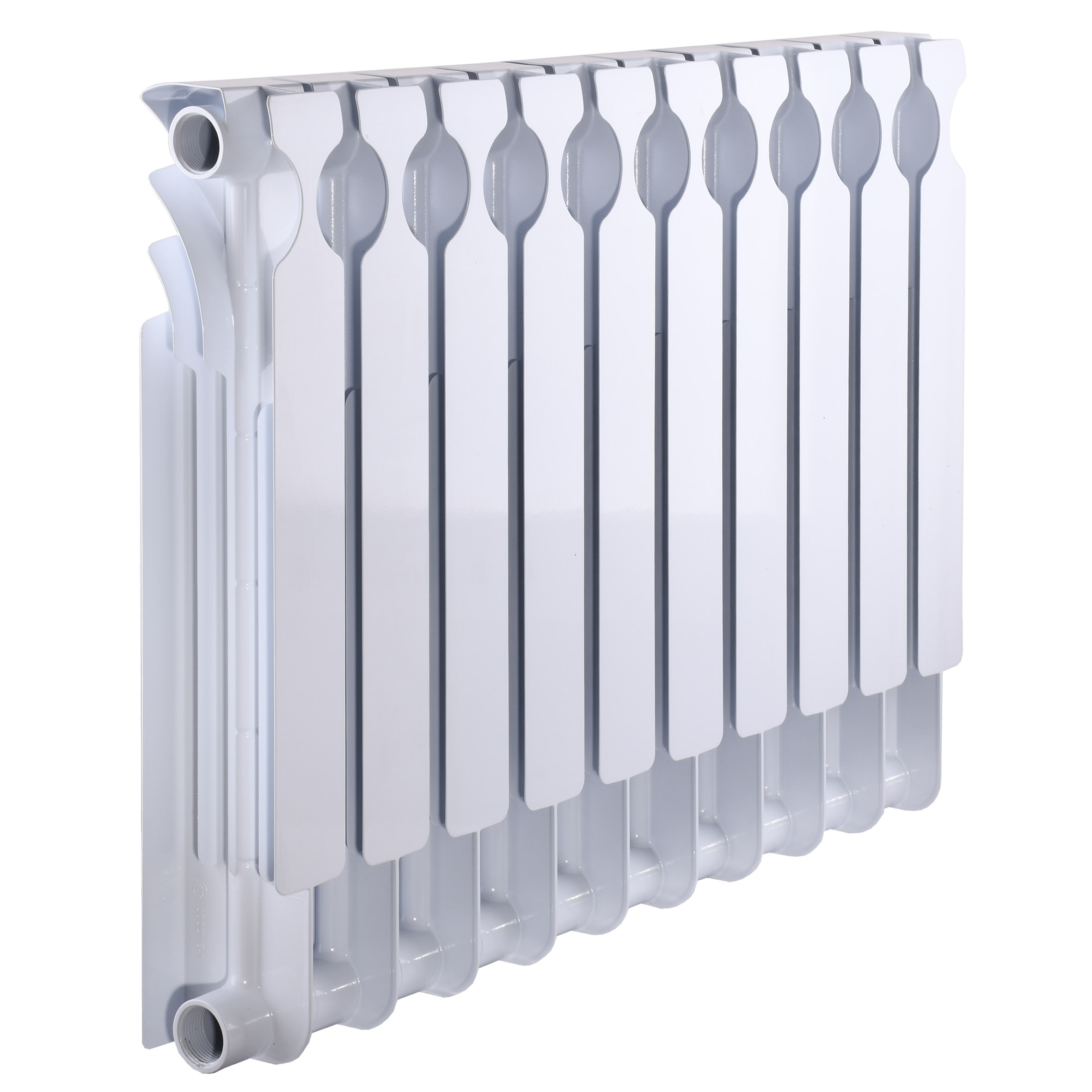

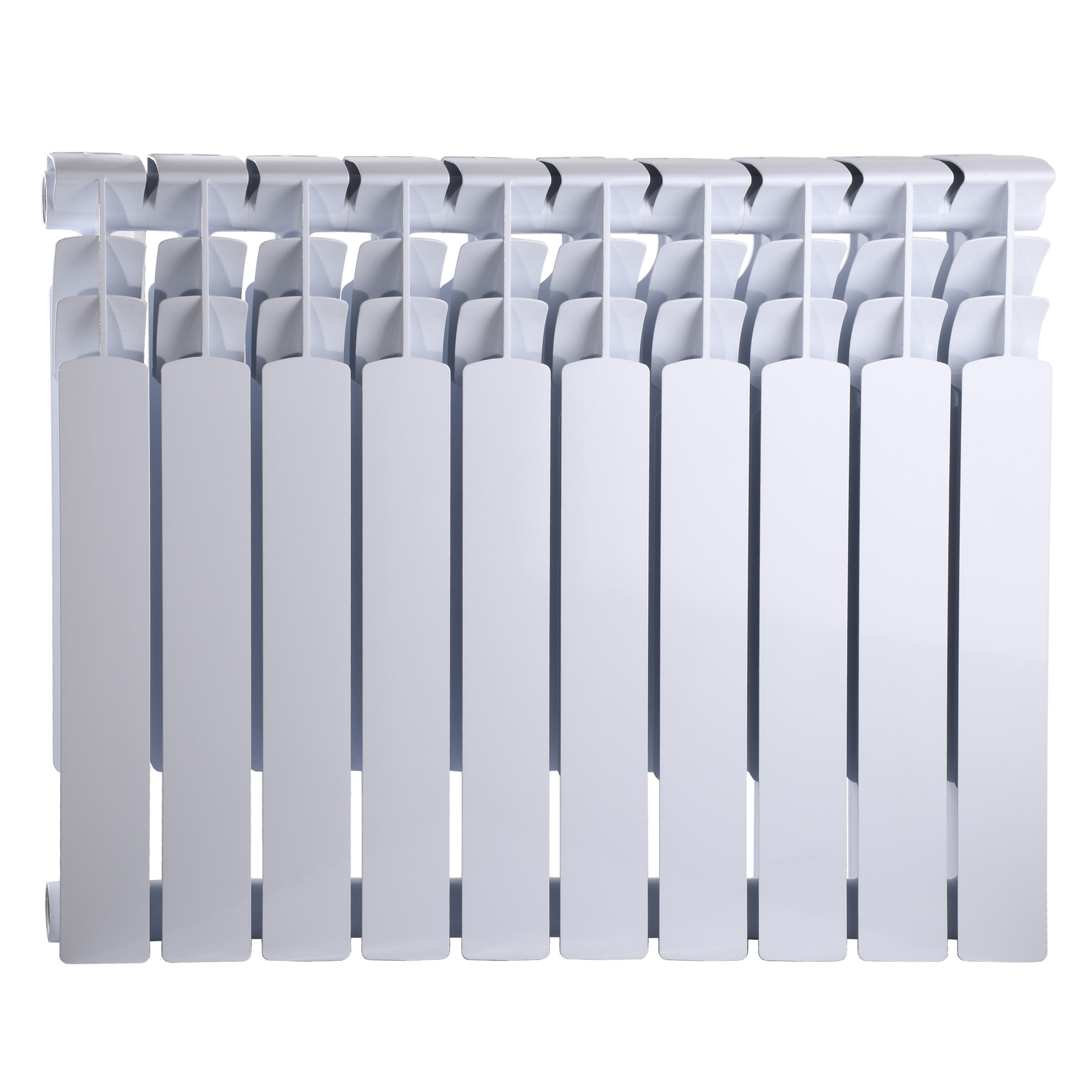

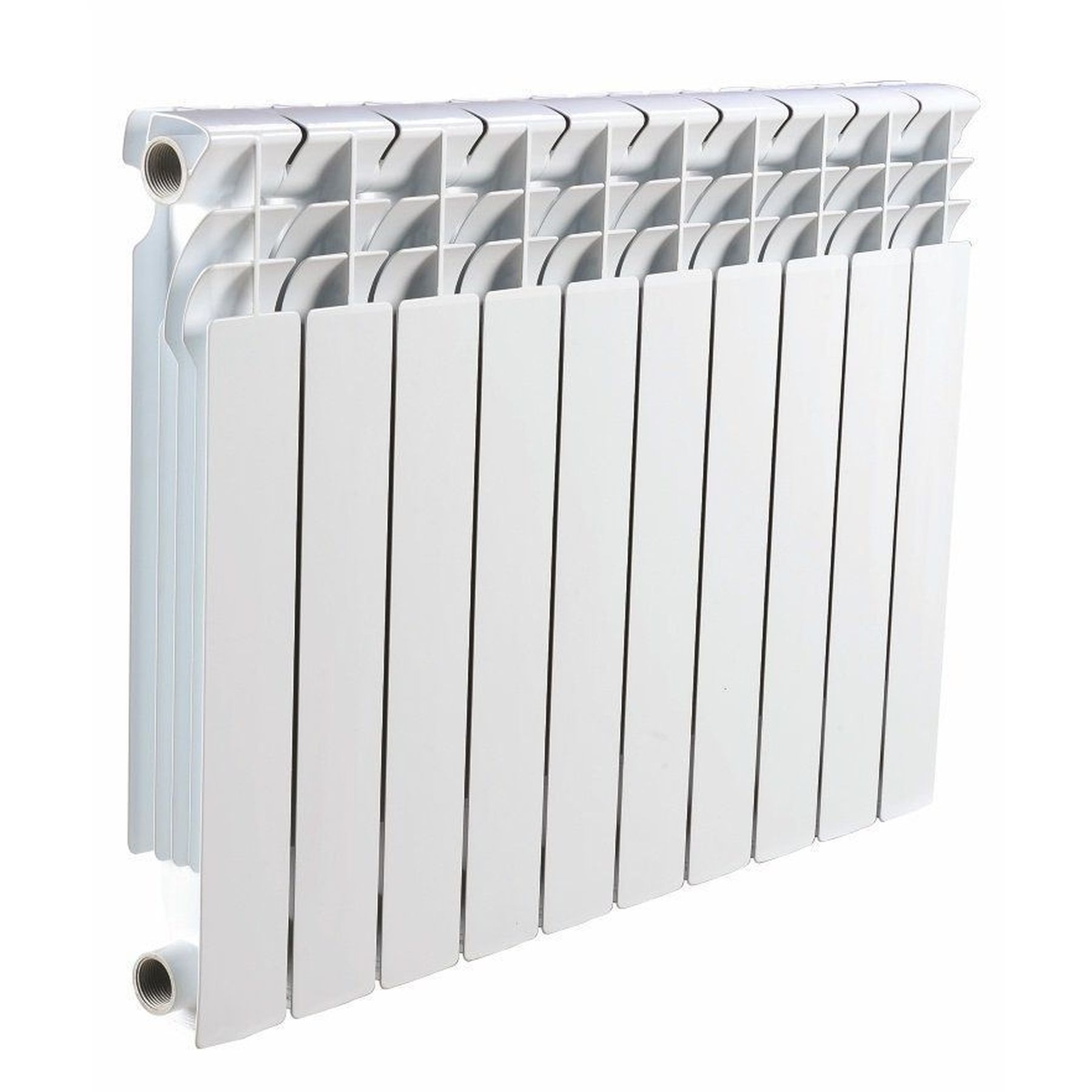

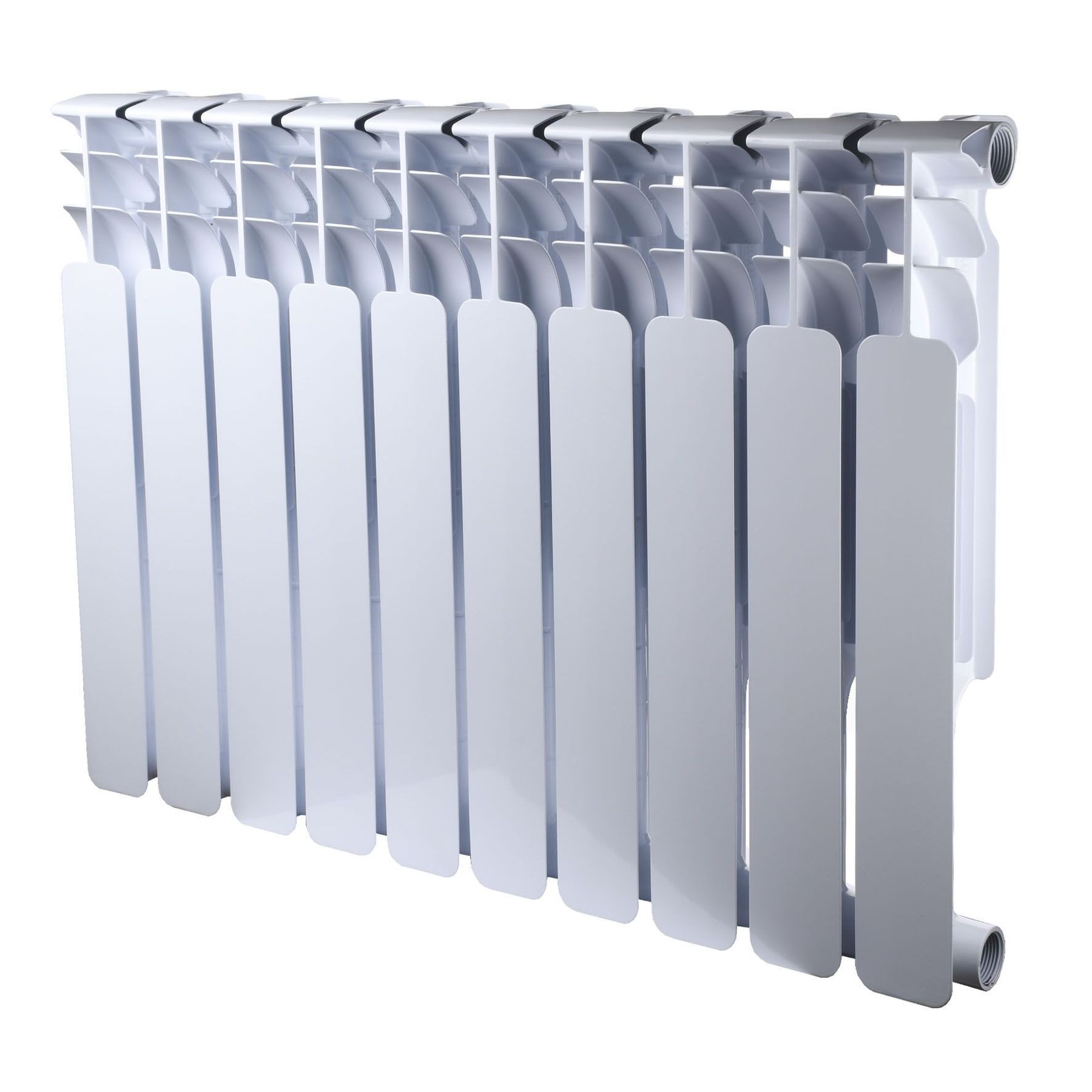

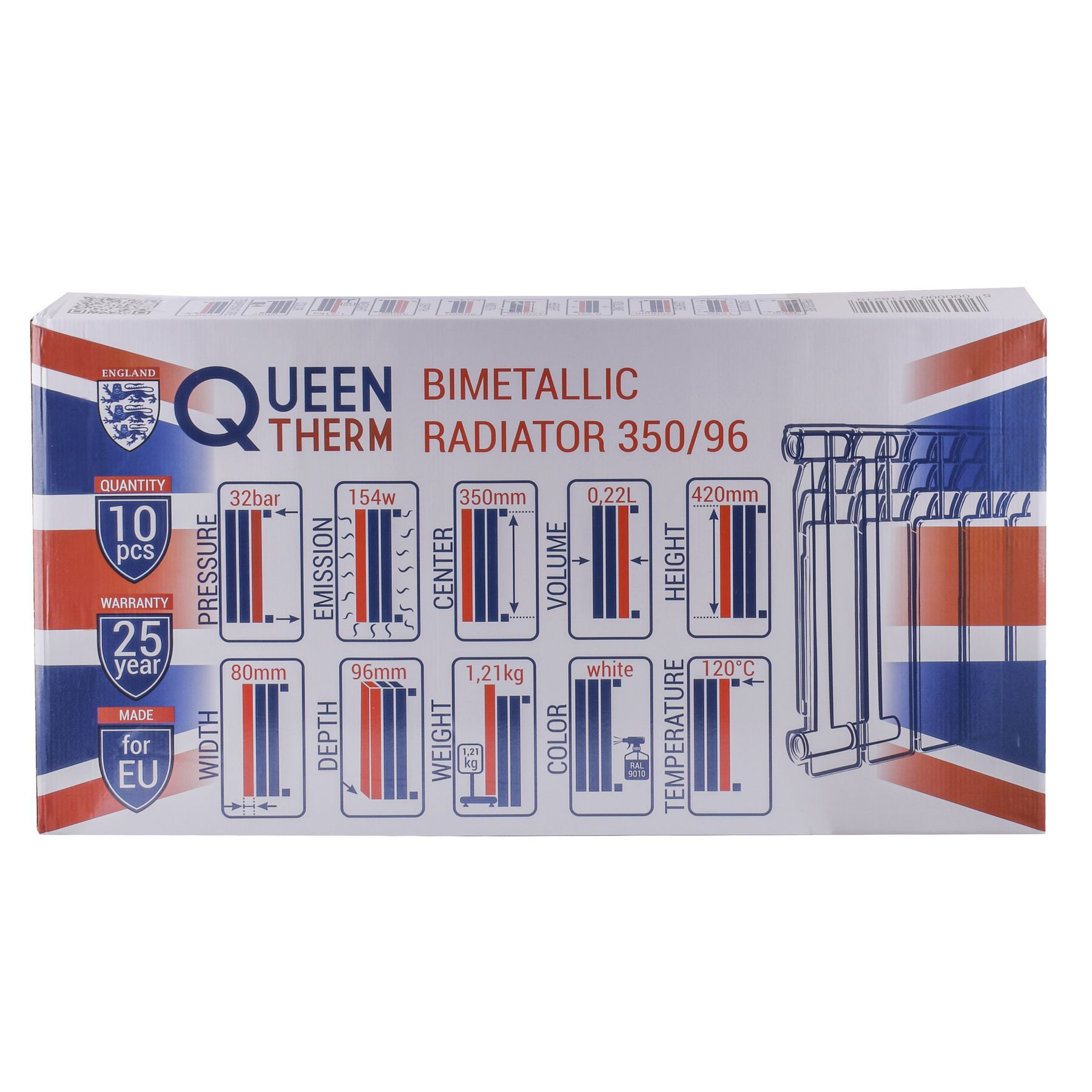

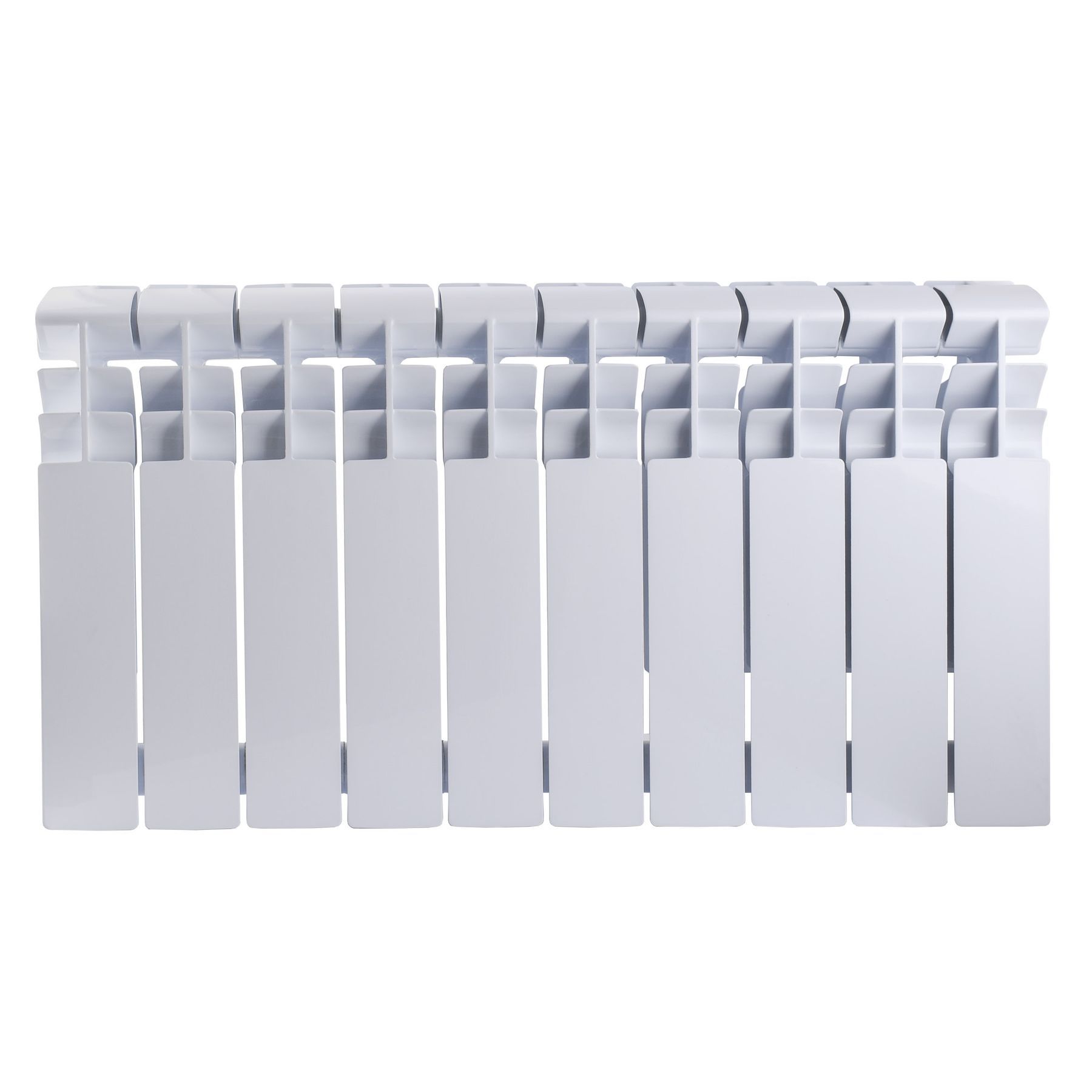

Біметалічні батареї виготовлені з алюмінію та сталі, поєднують у собі переваги двох типів. Виробники пропонують до 10 років гарантії на такі батареї, а термін експлуатації становить 25 років.

Труби всередині мають гладку поверхню, в них не застрягає пісок, окалина, що циркулюють у трубопроводі. Один із найголовніших плюсів біметалічних радіаторів – стійкість до високого тиску. Під час ремонтних та профілактичних робіт комунальні служби пускають трубами повітря під великим тиском.

Багато експертів стверджують, що біметалічні – найкращі радіатори опалення з таких причин: Зовнішній алюмінієвий шар не контактує з водою і не впливає на корозію. Служать на 5-10 років довше за алюмінієві батареї. Завдяки високій теплопровідності алюмінію він добре віддає тепло в приміщення. При цьому сталевий сердечник менш чутливий до якості теплоносія і має міцність, достатню для використання в системах з високим експлуатаційним тиском і високою ймовірністю гідроудару.
